Este tutorial te guiará por el proceso de configuración de un proyecto en Vivado y Vitis para trabajar con el procesador MicroBlaze. Incluye la creación de un diseño de hardware con periféricos AXI GPIO conectados a botones y LEDs, y la creación de un proyecto baremetal en Vitis.

---

🧰 Requisitos

• Una placa FPGA Digilent compatible.
• Cables USB para programación y UART, fuente de alimentación.
• Instalación de Vivado y Vitis.
• Archivos de la placa desde el repositorio vivado-library.

---

🔧 Configuración del Proyecto en Vivado

1. Abrir Vivado:
   • En Linux:

     source <install_path>/Vivado/<version>/settings64.sh
     vivado


2. Crear un nuevo proyecto:

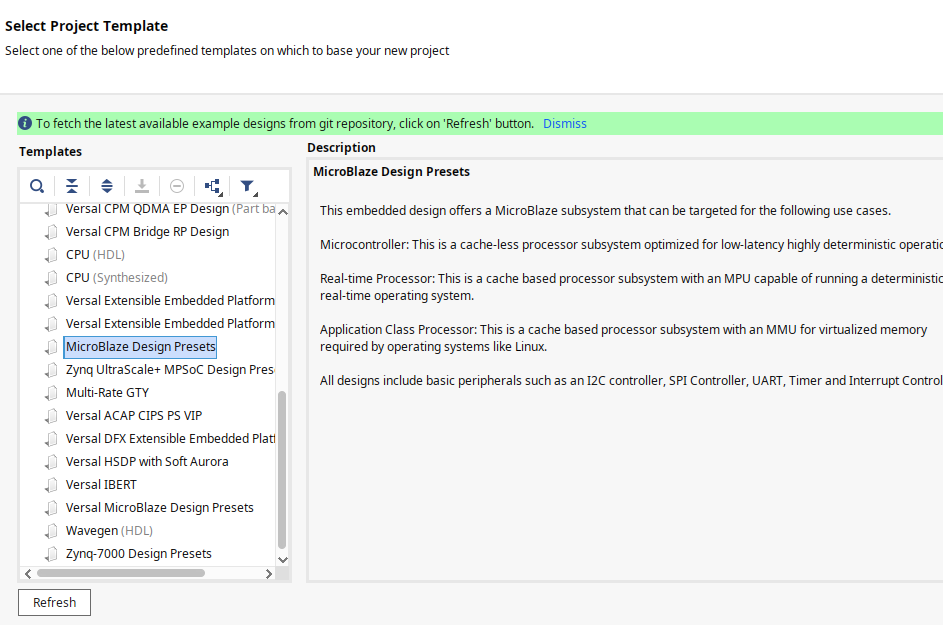

   • Selecciona Exmaple Project.



   • Elige tu placa desde la pestaña Boards.
3. Diseño con IP Integrator:
   • Crea un Block Design.



4. Conexiones clave:
   • IP MicroBlaze.
   • Conectar reloj y reset.
   • Añadir interfaz UART (AXI Uartlite).
   • Conectar puertos AXI con Run Connection Automation.
5. Genera el gitstream:

   • Sintetiza y genera el bitstream.

🖥️ Proyecto Vitis

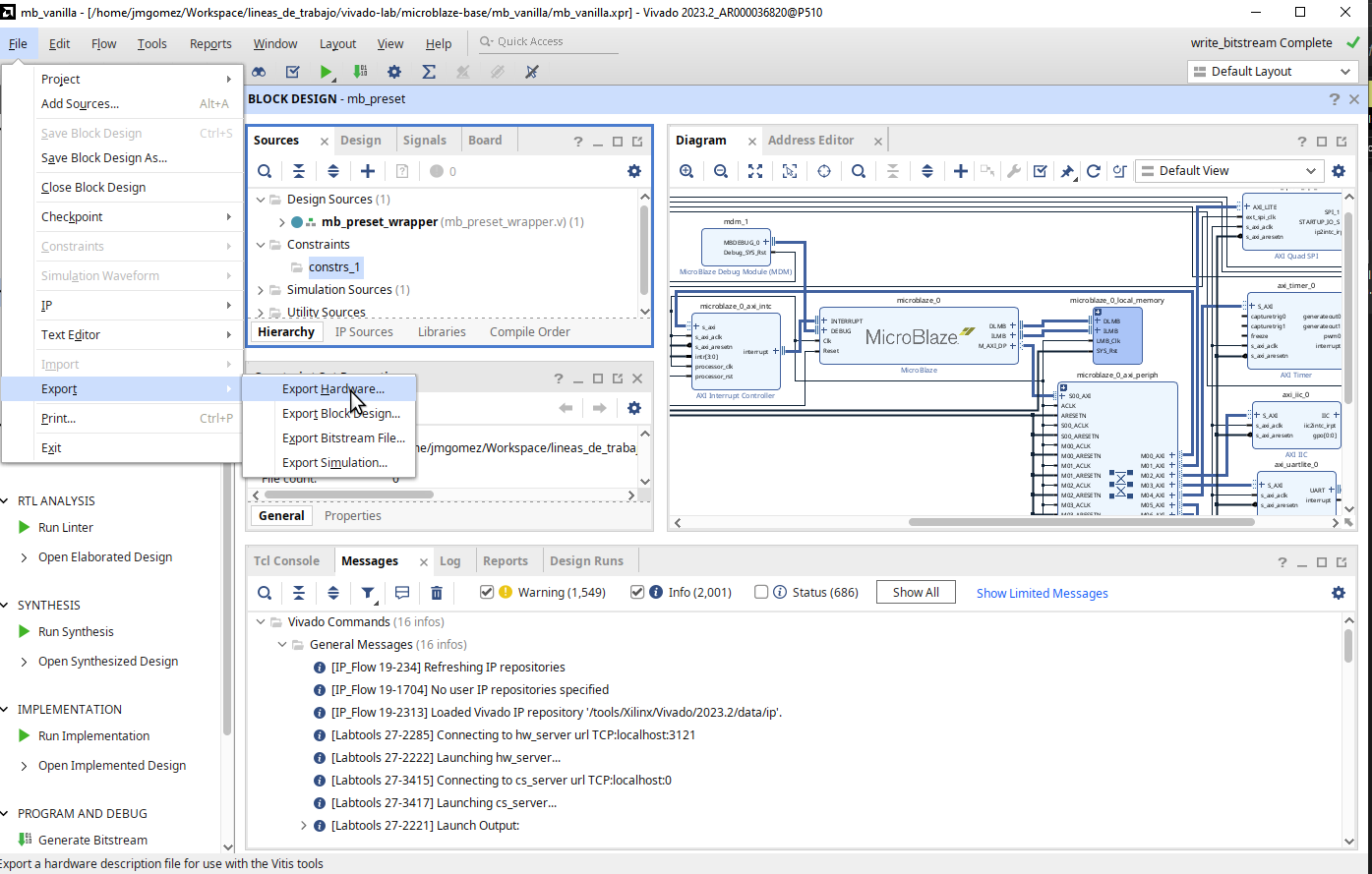

1. Exporta el diseño hardware desde Vivado.

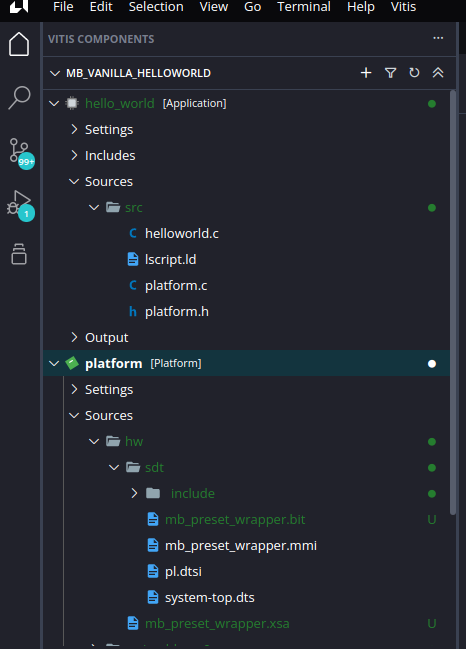

1. Abre Vitis y crea un nuevo proyecto de aplicación.

2. Selecciona la plataforma exportada.

1. Escribe un código en C que:
   • Lee el estado de los botones.
   • Enciende o apaga los LEDs.
   • Haz lo que quieras.
